在工業、汽車、新能源等領域，連接器的防護性能直接決定了設備在極端環境下的可靠性。而IPX9K作為目前國際防護等級標準中的“天花板”，要求連接器能夠承受80±5℃高溫、80-100Bar高壓水射流的近距離沖擊。這種極其嚴酷的測試條件，對連接器的密封設計提出了近乎苛刻的挑戰。那么，IPX9K連接器究竟是如何實現如此精湛的防水的呢？背后有哪些核心技術和設計奧秘？
IPX9K測試有多嚴苛？

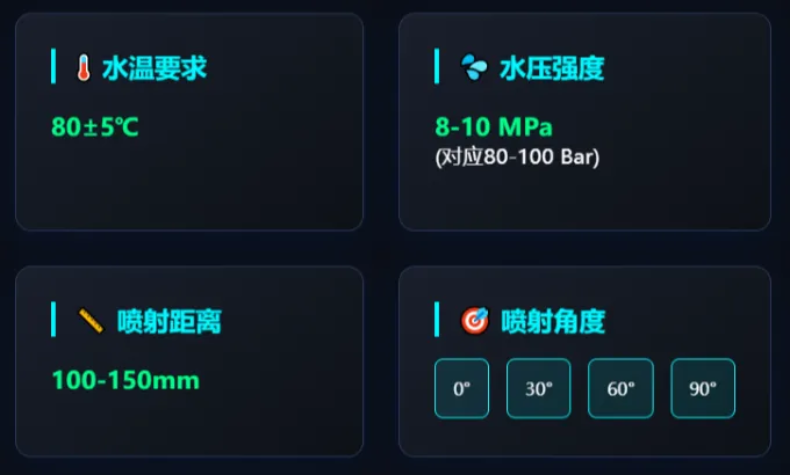

IPX9K是國際防護等級認證中針對高溫高壓水噴射的最高防護標準，模擬的場景包括：
這意味著連接器需要在極端高溫和高壓水液環境下，確保內部電路完全密封，水液無法滲入內部。而其他防水連接器（如IP67/IP68）的密封結構，是無法滿足高溫高壓的防水要求的。
IPX9K密封設計3大核心挑戰
01.高溫膨脹與材料耐受性
80±5℃高溫環境會導致普通密封材料發生軟化、變形甚至分解，同時絕緣體也會因此部分或全部失去絕緣性能，也會出現熱形變。
02.高壓水流的穿透力
80-100Bar的高壓水射流具有極強穿透力，水分子會從接口縫隙、螺紋間隙滲入，傳統單層密封結構難以抵御持續沖擊。
03.結構抗沖擊與長期穩定性
高壓水柱的動能可能直接導致連接器殼體變形、鎖緊機構松動，且長期冷熱交替環境下，材料疲勞會進一步降低密封壽命。
自研高性能連接器防水技術成果

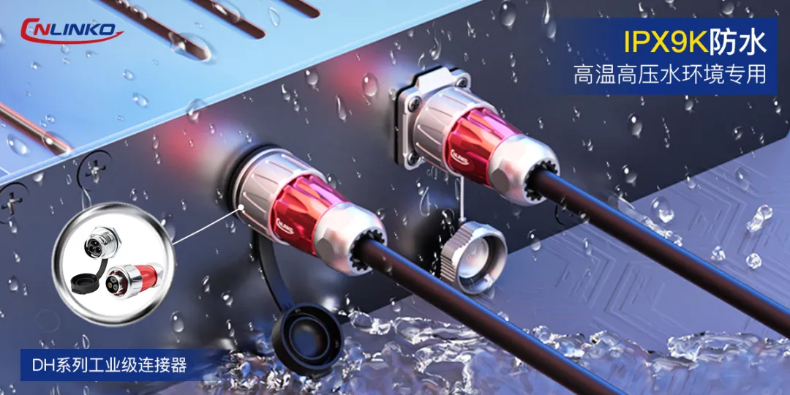

凌科IPX9K防水性能連接器
面對IPX9K防水密封技術難關，凌科電氣通過創新材料、結構設計、精密工藝三位一體的技術方案，打造出滿足IPX9K嚴苛標準的系列工業連接器。現以凌科IPX9K防水性能連接器-DH16系列為例來分析。
01.耐高溫抗形變：高性能材料加持
殼體材質：采用鋅合金和鋁合金，表面硬質陽極氧化處理，耐高溫且熱膨脹系數低；
密封材料：硅橡膠密封圈，耐受極端溫度環境，適應冷熱驟變，
優勢：在80±5℃高溫水沖擊下，密封圈壓縮永久變形率更低，可長期抵御水流沖擊導致的微縫隙滲透。
02.高壓密封：三重技術防護結構
第一層：殼體與設備接口處的硅膠O型圈，預壓緊設計抵御水流沖擊；
第二層：插芯與殼體間采用軸向密封環，并嚴格控制公差；
第三層：螺旋卡口鎖緊結構+防水膠圈，防止高壓水從耦合縫隙滲入；
優勢：通過100Bar/80℃水壓持續30分鐘測試，內部電路干燥無滲透。
03.抗沖擊與長壽命：工業級高標準設計
殼體結構：CNC加工成型，嚴密組合，結構更加穩定；
鎖緊機構：螺旋連接+三點卡口鎖緊，插拔壽命＞2000次；
優勢：通過抗振動標準，適配工程機械、軌道交通等高振動場景。
IPX9K防護等級的連接器，不僅是密封技術的革新與突破，更是對工業設備可靠性的無止境追求。凌科電氣通過材料科學、結構設計、精密制造的三重創新，實現了高端工業級連接器的技術逆襲。
如果您正在尋找一款能“無懼高壓高溫水沖”的連接器，不妨了解下凌科IPX9K防水性能連接器-DH16系列產品！
